SMD 3020 LEDのサプライヤーとして、私はしばしば、これらの小さなが強力なコンポーネントの前方電流について尋ねられます。このブログ投稿では、Forward Currentが何であるか、SMD 3020 LEDにとって重要な理由、そしてパフォーマンスにどのように影響するかについて深く掘り下げます。
前方電流を理解します
SMD 3020 LEDの詳細を掘り下げる前に、まず前方電流が何であるかを理解しましょう。エレクトロニクスの世界では、LED（ライト - エミッティングダイオード）は、電流が前方向に流れると光を放射する半導体デバイスです。 （i_f）として示される前方電流は、forward-偏りがあるときにLEDを通過する電流の量です。
前方バイアスは、アノードに正の電圧を適用すること（スルー - 穴LEDの長いリードまたはSMD LEDの大きなパッド）とカソードに負の電圧を適用することを意味します。 LEDを横切る前方電圧（（V_F））が特定のしきい値に達すると、LEDは電流を伝導し始め、光が放出されます。
前方電流は、LEDの明るさに直接影響するため、重要なパラメーターです。一般に、前方電流が増加すると、LEDの明るさも特定のポイントまで増加します。ただし、最大定格の前方電流を超えると、過熱、寿命の減少、さらにはLEDへの永続的な損傷につながる可能性があります。
SMD 3020 LEDの前方電流
SMD 3020 LEDは表面 - 寸法が約3.0mm x 2.0mmのマウントデバイスです。それらは、サイズが小さい、高輝度、エネルギー効率のため、バックライト、インジケータライト、装飾照明など、さまざまなアプリケーションで広く使用されています。
SMD 3020 LEDの典型的な前方電流は、LEDの色によって異なります。異なる半導体材料から異なる色のLEDが作られており、これは異なる電気的特性を持っています。
赤いSMD 3020 LED

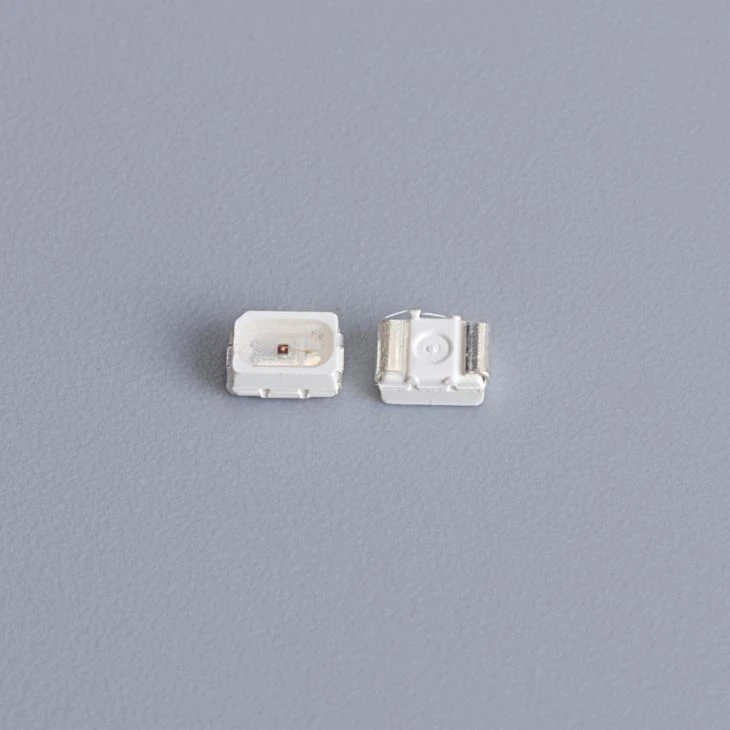

のために3020 Red LED、典型的な前方電流は約20mAです。赤色LEDは通常、アルセニドアルミニウム（アルガス）またはリン化ガリウム（GAP）材料から作られています。これらの材料は比較的低い前方電圧要件を持ち、20mAの前方電流は明るい赤い光を生成する可能性があります。この現在のレベルでは、Red SMD 3020 LEDは効率的に動作し、長い寿命を維持できます。
Blue SMD 3020 LED
青3020 LED通常、約20mAの前方電流もあります。青色LEDは、窒化インジウムガリウム（インガン）などの材料から作られています。これらの材料は、赤LEDと比較してより高い順方向電圧を必要としますが、最適な性能のために前方電流は同じ範囲に残ります。 20mAの前方電流により、青が鮮やかな青色光を放出しながら、消費電力と熱生成を妥当なレベルに保ちます。
グリーンSMD 3020 LED
3020グリーンLEDまた、一般的には20mAの前方電流があります。緑色のLEDは、リン化ガリウム（GAP）または窒化インジウムガリウム（Ingan）などのさまざまな半導体材料から作ることができます。赤と青のLEDと同様に、20mAの前方電流は、効率が良好な明るい緑色の光を生成するのに十分です。
前方電流に影響する要因
いくつかの要因は、SMD 3020 LEDの前方電流に影響を与える可能性があります。
温度
温度は、LEDの前方電流に大きな影響を与えます。温度が上昇すると、LEDの前方電圧がわずかに減少します。 LEDが定数電圧源によって駆動される場合、この前方電圧の減少は前方電流の増加を引き起こす可能性があります。この現象は熱暴走として知られており、LEDの過熱と損傷につながる可能性があります。熱の暴走を防ぐために、温度の変化に関係なく安定した前方電流を維持できる定数ドライバーを使用する必要があることがよくあります。
製造バリエーション
製造プロセスにより、SMD 3020 LEDの前方電流要件にわずかなばらつきがあります。 LEDの異なるバッチは、たとえ同じ色とモデルであっても、わずかに異なる電気的特性を持っている可能性があります。 SMD 3020 LEDを使用する回路を設計する場合、これらのバリエーションを考慮し、適切な電流を使用して、抵抗器や電流ドライバーなどの制限コンポーネントを使用して、指定された前方電流範囲内でLEDが動作するようにすることが重要です。
前方電流を制御することの重要性
SMD 3020 LEDの前方電流を制御することは、いくつかの理由で不可欠です。
明るさの一貫性
安定した前方電流を維持することにより、LEDの明るさを一貫性に保つことができます。これは、LCDディスプレイのバックライトやコントロールパネルのインジケータライトなど、均一な照明が必要なアプリケーションで特に重要です。一貫性のない前方電流は、視覚的に魅力的でない可能性があり、システム全体のパフォーマンスに影響を与える可能性があります。
長寿
指定された前方電流範囲内でLEDを操作すると、寿命が大幅に延長される可能性があります。過度の前方電流は、LEDが過熱を引き起こす可能性があり、これにより、半導体材料の分解が加速し、時間の経過とともに光出力を減らすことができます。一方、非常に低い前方電流でLEDを操作すると、十分な明るさが生じない可能性があり、光の色の品質にも影響を与える可能性があります。
エネルギー効率
前方電流を適切に制御すると、LEDシステムのエネルギー効率も向上できます。電流の最適量を提供することにより、LEDは電気エネルギーをより効率的に光エネルギーに変換し、消費電力を削減し、エネルギーコストを節約できます。
フォワード電流を制御する方法
SMD 3020 LEDの前方電流を制御する方法はいくつかあります。
抵抗器
最も単純で最も一般的な方法の1つは、電流 - 制限抵抗を使用することです。抵抗器は、回路のLEDと直列に接続されています。抵抗器の値は、電源電圧、LEDの前方電圧、および目的の前方電流に基づいて計算されます。抵抗値（（r））を計算するための式は（r = \ frac {v_ {supply} -v_f} {i_f}）です。ここで、（v_ {supply}）は供給電圧です。
定数 - 現在のドライバー
特に供給電圧が変化する可能性のあるアプリケーションまたは複数のLEDが直列または並列で使用されるアプリケーションで、より正確な制御のために、定数ドライバーを使用できます。定数 - 電流ドライバーは、供給電圧の変化やLEDの前方電圧に関係なく、安定した前方電流を維持できます。これにより、一貫した輝度が保証され、過電流の損傷からLEDが保護されます。
結論
要約すると、SMD 3020 LEDの前方電流は、通常、赤、青、緑のLEDの場合は約20mAです。前方電流を理解して制御することは、これらのLEDの最適なパフォーマンス、輝度の一貫性、および長寿命を達成するために重要です。シンプルなインジケータライトを設計している場合でも、複雑なバックライトシステムを設計している場合でも、前方電流の適切な管理が不可欠です。
高品質のSMD 3020 LEDの市場にいる場合、私たちはここにいます。当社は、さまざまな色と仕様で幅広いSMD 3020 LEDを提供しています。これらはすべて、優れたパフォーマンスを確保するために慎重にテストされています。詳細については、特定の要件について説明してください。次のプロジェクトで皆さんと協力することを楽しみにしています。
参照
- さまざまなLEDメーカー「LED Datasheets」。
- ドナルドA.ニーメンによる「半導体デバイスの基礎」。
- 「光 - 発光ダイオード：テクノロジー、アプリケーション、および信頼性」、E。フレッドシューベルト。
