ちょっと、そこ！アキシャル LED サプライヤーとして、私はこれらの小型 LED を過電流から保護することの重要性をこの目で見てきました。アキシャル LED は、単純な表示灯からより複雑な照明設定まで、多くのアプリケーションで非常に役立ちます。しかし、あまりにも多くの電流にさらされると、寿命が急落する可能性があるとだけ言っておきましょう。そこで、このブログでは、アキシャル LED を過電流から保護する方法についていくつかのヒントを紹介します。
過電流とアキシャル LED への影響について
まず最初に、過電流とは正確には何でしょうか?簡単に言えば、LEDに流れる電流量が定格容量を超えた場合です。アキシャル LED は、特定の電流範囲内で動作するように設計されています。その限界を超えると、悪いことが起こり始めます。
過電流の最も明白な兆候の 1 つは、LED が非常に熱くなることです。 LEDにとって熱は大敵です。内部コンポーネントの劣化が早まり、寿命が短くなる可能性があります。ライトの色の変化にも気づくかもしれません。美しく安定した輝きの代わりに、一部の領域ではちらつき始めたり、暗く見えたりすることがあります。ひどい場合には、過電流によって LED が完全に焼き切れてしまう可能性もあります。
抵抗器の使用
アキシャル LED を過電流から保護する最も簡単かつ一般的な方法の 1 つは、抵抗を使用することです。抵抗器は電気の交通警官のようなものです。回路を通る電流の流れを制御します。
順方向電圧が 2V、最大電流が 20mA の定格の軸方向 LED があるとします。 5Vの電源から電力を供給しています。余分な 3V (5V ～ 2V) は、抵抗器によって「焼き切る」必要があります。オームの法則 (V = IR、V は電圧、I は電流、R は抵抗) を使用して、必要な抵抗の値を計算できます。
この場合、R = V / I。つまり、R = 3V / 0.02A = 150 オームです。 LED と直列に 150 オームの抵抗を使用するとよいでしょう。このようにして、抵抗は LED を流れる電流を安全なレベルに制限します。
適切な抵抗値を選択することが重要です。抵抗が大きすぎると、LED が適切に点灯するのに十分な電流が得られない可能性があります。小さすぎると、過電流に対する十分な保護が提供されません。
電流制限ダイオード
別のオプションは、電流制限ダイオードを使用することです。これらは、回路を流れる定電流を維持するように設計された特別なダイオードです。通常の抵抗器とは動作が少し異なります。
電流制限ダイオードは、電源電圧の変化に自動的に調整できるため、優れています。たとえば、電源からの電圧が少し変動しても、電流制限ダイオードが LED に流れる電流を安全なレベルに保ちます。
ただし、抵抗器よりも少し高価になる可能性があります。また、すべての抵抗値で広く入手できるわけではない可能性があります。ただし、電圧の安定性が問題となるプロジェクトに取り組んでいる場合は、非常に良い選択となる可能性があります。
定電流ドライバ
より複雑なアプリケーション、特に電流を正確に制御する必要があるアプリケーションの場合は、定電流ドライバが適しています。これらは、LED に定電流を供給するように特別に設計された電子デバイスです。
定電流ドライバは、安定した明るさを確保する必要がある大規模な照明プロジェクトやアプリケーションに最適です。広範囲の入力電圧を処理でき、LED に安定した電流を維持できます。
抵抗や電流制限ダイオードに比べて、設置が少し複雑です。アキシャル LED および電源と互換性のあるドライバーを選択する必要があります。しかし、LED を保護して最高のパフォーマンスを引き出したいのであれば、余分な努力をする価値はあります。
監視とテスト
アキシャル LED を過電流から保護するために必要な措置をすべて講じたとしても、定期的に監視してテストすることをお勧めします。マルチメーターを使用して LED に流れる電流を測定し、それが安全範囲内にあることを確認できます。
過度の熱や光出力の変化など、過電流の兆候に気づいた場合は、すぐに対処することが重要です。抵抗、ダイオード、またはドライバーが適切に動作していることを確認してください。
さまざまなタイプのアキシャル LED とその保護の必要性

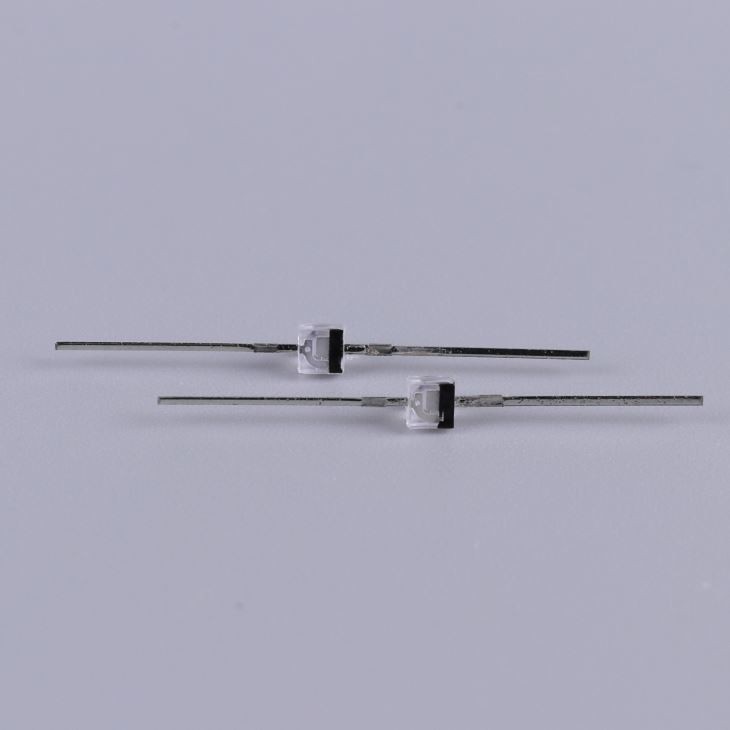

アキシャル LED にはさまざまなタイプがあります。SMD LED アキシャル ブルーそしてアキシャル LED 白色。各タイプの順方向電圧と電流の要件は若干異なる場合があります。
たとえば、青色 LED は一般に白色 LED に比べて順方向電圧が高くなります。したがって、保護コンポーネントを選択するときは、これらの違いを考慮する必要があります。使用しているアキシャル LED の特定の要件を必ず理解してください。
結論
アキシャル LED を長時間持続させ、最高のパフォーマンスを発揮させるには、アキシャル LED を過電流から保護することが重要です。単純な抵抗、電流制限ダイオード、またはより高度な定電流ドライバを使用するかどうかに関係なく、利用可能なオプションが豊富にあります。
高品質のアキシャル LED を市場で購入している場合、または過電流からの保護についてさらにアドバイスが必要な場合は、ためらうことなくお問い合わせください。当社は、アキシャル LED のあらゆるニーズにお応えします。小規模な DIY プロジェクトであっても、大規模な商業用途であっても、当社が対応します。
参考文献
- ホロヴィッツ、P.、ヒル、W. (1989)。エレクトロニクスの芸術。ケンブリッジ大学出版局。
- ナショナル セミコンダクター コーポレーション（2008年）。リニアアプリケーションハンドブック。テキサス・インスツルメンツ。
