SMD IR LED用の回路を設計することは、特に電子機器の世界に慣れていない場合は、困難な作業のように思えます。しかし、心配しないでください！ SMD IR LEDのサプライヤーとして、プロセスを通じてあなたを助けるためのヒントとコツがいくつかあります。
まず、SMD IR LEDが何であるかについて話しましょう。 SMDはSurface Mount Deviceの略です。つまり、これらのLEDは、印刷回路基板（PCB）の表面に直接取り付けられるように設計されています。一方、IR LEDは赤外線を放出します。これは、人間の目には見えませんが、赤外線センサーで検出できます。これらのLEDは、セキュリティシステム、リモートコントロール、ナイトビジョンカメラなどのアプリケーションで一般的に使用されています。
SMD IR LEDの基本を理解する
回路の設計を開始する前に、SMD IR LEDの基本的な特性を理解することが重要です。考慮すべき最も重要なパラメーターは、前方電圧（VF）、前方電流（IF）、および放射強度です。
- フォワード電圧（VF）：これは、LEDのバイアスを転送し、電流がそれを通過できるようにするために必要な電圧です。異なるSMD IR LEDには、通常1.2Vから2.5Vの範囲の順方向電圧が異なります。あなたの電源が少なくともこれほど多くの電圧を提供できることを確認する必要があります。
- フォワード電流（if）：これは、LEDがオンになったときに流れる電流の量です。ほとんどのSMD IR LEDには、約20mAから100mAの推奨される前方電流があります。この電流を超えると、LEDが損傷する可能性があるため、適切に制御することが重要です。
- 放射強度：これは、特定の方向にLEDによって放出される赤外線の量を測定します。通常、Steradian（MW/SR）あたりミリワットで測定されます。放射強度が高いほど、赤外線信号が強力になります。
右のSMD IR LEDを選択します
回路用のSMD IR LEDを選択するときは、特定のアプリケーション要件を考慮する必要があります。たとえば、長距離赤外線センサーを設計している場合は、輝度強度が高いLEDが必要です。一方、消費電力が懸念される場合、より低い前方電流を持つLEDを選択することをお勧めします。

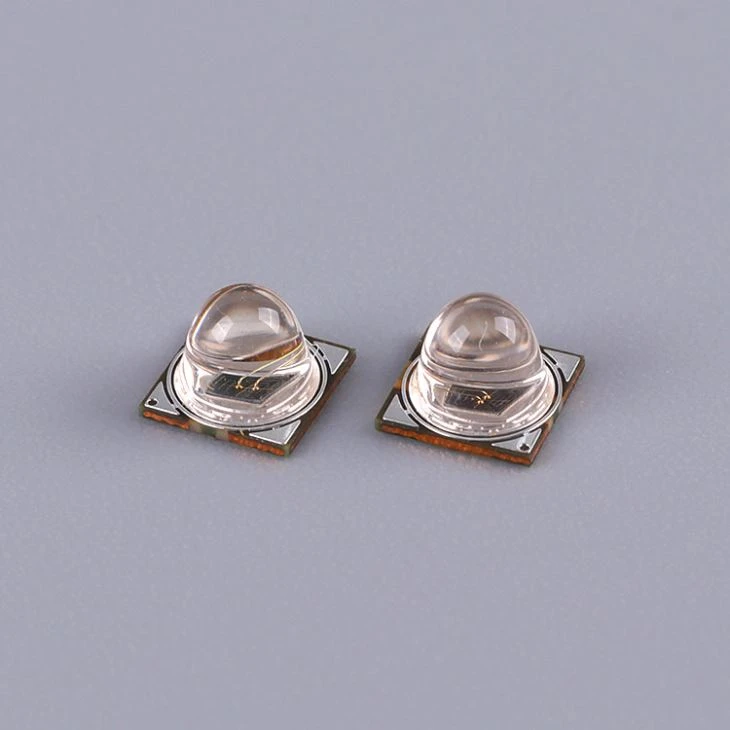

さまざまなニーズを満たすために、幅広いSMD IR LEDを提供しています。私たちをチェックしてください高出力SMD IR LED高強度赤色光を必要とするアプリケーション用。特定の視聴角でLEDが必要な場合、私たちの赤外線LED 45角度良い選択かもしれません。汎用アプリケーションの場合、私たち3535 IR LED信頼できるオプションです。
回路の設計
右のSMD IR LEDを選択したので、回路を設計する時が来ました。これが基本的なステップバイステップガイドです：
ステップ1：電源
最初に必要なのは、LEDに適切な電圧と電流を提供できる電源です。バッテリー、規制された電源、または電圧レギュレータ回路を使用できます。電源が回路の総電力消費を処理できることを確認してください。
ステップ2：電流制限抵抗
LEDを介して前方電流を制御し、それが損傷しないようにするには、電流制限抵抗器を使用する必要があります。オームの法則を使用して、抵抗器の値を計算できます。
[r = \ frac {v_ {supply} -v_f} {i_f}]
ここで、（r）はオームの抵抗であり、（v_ {supply}）は供給電圧、（v_f）はLEDの前方電圧であり、（i_f）は前方電流です。
たとえば、供給電圧が5Vの場合、LEDの前方電圧は1.5Vで、目的の前方電流は20mA（0.02a）です。抵抗値は次のとおりです。
[r = \ frac {5-1.5} {0.02} = 175 \ omega]
180Ωなどの計算値に近い標準抵抗値を選択できます。
ステップ3：回路の配線
電源の正の端子を電流制限抵抗器の一方の端に接続し、抵抗器のもう一方の端をSMD IR LEDのアノード（長いリード）に接続します。 LEDのカソード（より短い鉛）を電源の負の端子に接続します。
ステップ4：回路のテスト
デザインを完成させる前に、すべてが適切に機能していることを確認するために回路をテストすることをお勧めします。マルチメーターを使用して、LEDの電圧とそれを流れる電流を測定できます。値が予想される範囲内にある場合、回路は正しく機能しています。
高度な回路の設計上の考慮事項
複数のSMD IR LEDを備えたより複雑な回路を設計している場合、留意すべきいくつかの追加のことがあります。
- シリーズ対並列接続：複数のLEDを直列または並列で接続できます。シリーズ接続では、同じ電流がすべてのLEDを通過し、総前方電圧が個々の順方向電圧の合計です。並列接続では、各LEDの電圧は同じですが、総電流は個々の電流の合計です。電源とLED仕様に基づいて接続方法を選択します。
- 熱散逸：高出力SMD IR LEDは、かなりの量の熱を生成でき、パフォーマンスと寿命に影響を与える可能性があります。ヒートシンクやファンの使用など、適切な熱散逸を必ず提供してください。
- パルス幅変調（PWM）：赤外線の明るさまたは強度を制御する必要がある場合は、PWMを使用できます。 PWMは、高頻度でLEDを迅速にオンとオフにし、平均電力を制御するためにデューティサイクル（LEDの時間の割合）を変化させます。
結論
SMD IR LEDの回路を設計することは難しい必要はありません。 LEDの基本的な特性を理解し、アプリケーションに適した特性を選択し、適切な回路設計手順に従って、信頼できる効果的な赤外線照明システムを作成できます。
質問がある場合、またはSMD IR LED回路設計に関するさらなる支援が必要な場合、または高品質のSMD IR LEDの購入に興味がある場合は、お気軽にご連絡ください。私たちはあなたのすべての赤外線LEDのニーズを手伝うためにここにいます！
参照
- ロバート・L・ボイルスタッドとルイ・ナシェルスキーによる「電子機器と回路理論」
- ポール・ホロウィッツとウィンフィールド・ヒルによる「エレクトロニクスの芸術」
